Detailwerte und Wertdifferenzen anzeigen

Nachdem die Werte aufgezeichnet wurden und die Kurven in der LOGIKANALYSE angezeigt werden, können Sie die Werte zu einzelnen Zeitpunkten genauer untersuchen.

Hinweis
Die Anzeige von Detailwerten und Differenzen ist möglich, solange die Aufzeichnung gestoppt ist.

Zu diesem Zweck bietet die Symbolleiste der LOGIKANALYSE zwei Symbole, mit denen Sie Folgendes anzeigen können:

Details zu einem bestimmten Zeitpunkt, oder
Details zu zwei Zeitpunkten sowie die Differenzen zwischen den Werten an diesen beiden Zeitpunkten.

Beide Funktionen sind nachfolgend beschrieben.

Hinweis
Für beide Funktionen gilt Folgendes: In welchem Format die Zeitwerte im Popup angezeigt werden, hängt davon ab, welche Anzeige der Werte auf der Zeitachse in der Symbolleiste der LOGIKANALYSE aktiviert ist. Über die folgenden Schaltflächen können Sie wählen, ob absolute oder relative Zeitwerte angezeigt werden sollen oder die Anzahl der ab Aufzeichnungsbeginn aufgenommenen Samples.

Dieses Thema enthält die folgenden Abschnitte:

Wertedetails für einen bestimmten Zeitpunkt anzeigen (erste Marke)

Sobald Werte aufgezeichnet wurden, können Sie ein Popup anzeigen, welches die exakten Variablenwerte zum aktuellen Zeitpunkt (erste Marke) auflistet.

Klicken Sie in der Symbolleiste der LOGIKANALYSE auf das linke Symbol ('Details ein-/ausblenden), um das Werte-Popup einzublenden:

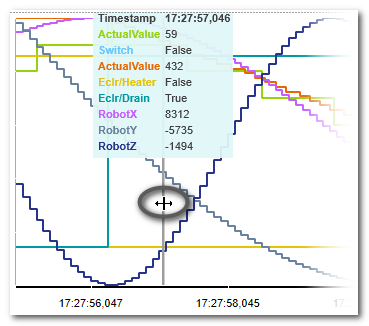

Um den Zeitpunkt zu ändern, verschieben Sie die vertikale Cursorlinie mit der Maus.
Bei Bedarf können Sie das Werte-Popup mit der Maus von seiner Standardposition am oberen Ende der Zeitlinie verschieben.

Wertedetails und Unterschiede anzeigen (erste und zweite Marke)

Voraussetzung für die Anzeige von Wertdifferenzen ist, dass der erste Zeitpunkt (an der ersten Marke) bereits ausgewählt wurde (durch Anklicken der linken Detail-Schaltfläche in der Symbolleiste der LOGIKANALYSE).

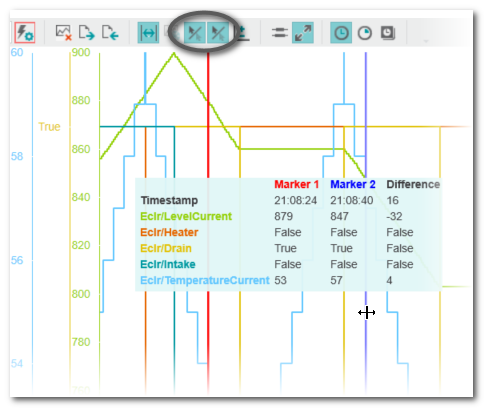

Klicken Sie in der Symbolleiste der LOGIKANALYSE auf das rechte Symbol ('Details ein-/ausblenden'), um einen zweiten Zeitpunkt (zweite Marke) zu markieren:
Die Detailansicht wird nun um den zweiten Zeitpunkt und die Differenz der Werte zwischen den beiden Zeitpunkten erweitert.

Hinweis
Bei booleschen Variablen ist der Differenzwert TRUE, wenn sich der Wert zum ersten und zweiten Zeitpunkt unterscheidet (boolesche Exklusiv-ODER-Operation).
Um die Zeitpunkte zu ändern, verschieben Sie die jeweilige vertikale Cursorlinie mit der Maus.
Bei Bedarf können Sie das Werte-Popup mit der Maus von seiner Standardposition am oberen Ende der Zeitlinie verschieben.
