Steuerungs-Cockpit - Symbolleiste
| Hinweis
Die Befehle, d.h. Funktionalitäten im Cockpit unterscheiden sich je nach Steuerungstyp. Hier beschriebene Schaltflächen sind möglicherweise nicht verfügbar, weil die Funktion von der eingesetzten Steuerung nicht unterstützt wird. |
| Schaltfläche | Tastaturbefehl | Beschreibung | ||
|---|---|---|---|---|
| Auswahl von Netzwerkschnittstelle oder Simulation (Liste, ganz links) | - | Ermöglicht die Auswahl der Netzwerkschnittstelle oder Simulation, auf die sich alle Cockpit-Befehle beziehen.Beispiel: Die Steuerung AXC F 2152 bietet eine Steuerungssimulation. In der Auswahlliste können Sie entweder die Steuerung ('TCP/IP') oder die 'Simulation' als Zielsystem einstellen. | ||
| Port | - | Wählen Sie hier den Port für die Kommunikation mit der Steuerung oder der Simulation aus. Port 41100 ist standardmäßig eingestellt. | ||
 | - | Stellt eine Kommunikationsverbindung zwischen PLCnext Engineer und der Steuerung her bzw. trennt die Verbindung. Beachten Sie, dass in der Auswahlliste das Zielsystem eingestellt ist (s. vorige Tabellenzeile).
 Anmeldung bei der Steuerung notwendig
Solange die Verbindung besteht, zeigt das Steuerungssymbol in der ANLAGE den Steuerungsstatus an.
Beispiele für Statussymbole der Steuerung
Folgende Operationen sind möglich, während eine Verbindung zur Steuerung besteht:
|
||
 | - | Aktiviert den Debug-Modus, indem sich PLCnext Engineer an den Applikationsprozess der Steuerung anhängt.Dieser Befehl ist nur verfügbar, wenn bereits eine Kommunikationsverbindung zwischen PLCnext Engineer und Steuerung besteht (siehe vorherige Tabellenzeile).Im Debug-Modus zeigt das Symbol der Steuerung in der ANLAGE den Steuerungsstatus an.
Beispiele für Statussymbole der Steuerung
Im Debug-Modus (PLCnext Engineer ist angehängt) gilt:
|
||
 | - | Da die eingesetzte Steuerung ein Security-Konzept unterstützt, ist im Cockpit sowie im Kontextmenü des Steuerungsknotens der Befehl 'Anmelden/Abmelden' vorhanden.Wenn Sie abgemeldet sind, öffnet der Befehl den Dialog zur Authentifizierung. Hier müssen Sie einen Benutzernamen und das Kennwort für die gewünschte Benutzerrolle eingeben. Das Anmelden bei der Steuerung baut automatisch die Kommunikationsverbindung auf.Solange Sie angemeldet sind, meldet der Befehl Sie von der Steuerung ab und beendet auch die Kommunikationsverbindung zur Steuerung ('Trennen').Weitere Details finden Sie unter "Netzwerk-Security". Im Web-Based Management (WBM) der Steuerung lassen sich Benutzerrollen hinzufügen und bearbeiten. | ||
 | - | Da die eingesetzte Steuerung ein Security-Konzept unterstützt, ist im Cockpit sowie im Kontextmenü des Steuerungsknotens der Befehl 'Benutzer wechseln' vorhanden.Wechseln der Benutzerrolle: Der Befehl meldet den aktuellen Benutzer von der Steuerung ab und ermöglicht so die Anmeldung mit einem anderen Benutzernamen bzw. einer anderen Benutzerrolle.Der Befehl ist nur verfügbar, wenn Sie bereits bei der Steuerung angemeldet sind.
Anmeldeinformation
Weitere Details finden Sie unter "Netzwerk-Security". Im Web-Based Management (WBM) der Steuerung lassen sich Benutzerrollen hinzufügen und bearbeiten. |
||
 | - | Da die eingesetzte Steuerung ein Security-Konzept unterstützt, ist im Cockpit sowie im Kontextmenü des Steuerungsknotens der Befehl 'Kennwort ändern' vorhanden.Öffnet einen Dialog, in dem Sie das Kennwort des aktuell bei der Steuerung angemeldeten Benutzers ändern können. Der Befehl ist nur verfügbar, wenn Sie bereits bei der Steuerung angemeldet sind.
Anmeldeinformation
Weitere Details finden Sie unter "Netzwerk-Security". |
||

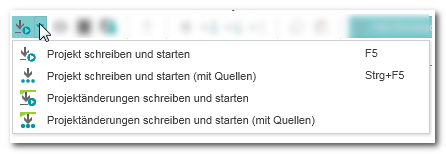

 | - | Für Steuerungen, die mehrere Schreibbefehle unterstützen, können diese Befehle als Dropdownliste organisiert sein, wie links gezeigt. In diesem Fall ist der zuletzt ausgeführte Befehl als Symbol auf der Schaltfläche sichtbar.
Die Befehle sind in den folgenden Tabellenzeilen beschrieben.
|
||
 | <F5> | "One-Click"-Befehl 'Projekt schreiben und starten'. Folgendes wird ausgeführt:
 ‣ Debug-Modus: Applikationsausführung überwachen
×‣ WATCH-Fenster: Applikation überwachen/debuggen ×‣ Code debuggen: Forcen/Überschreiben ×‣ Code debuggen: Breakpoints ×‣ Sicherheitssteuerung überwachen/debuggen ×‣ Monitoring-Modus: Online-Werte anzeigen ×‣ Debuggen von sicherheitsbezogenem Code: Forcen/Überschreiben ×‣ WATCH-Fenster: Sicherheitsbezogene Applikation überwachen/debuggen ×.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden ist. Es ist nicht notwendig, in den Debug-Modus zu schalten.
|
||
 | <Strg> + <F5> | "One-Click"-Befehl 'Projekt schreiben und starten (mit Quellen)'.Dieser Befehl beinhaltet dieselben Operationen wie der oben beschriebene Befehl 'Projekt schreiben und starten'. Zusätzlich schließt er aber die Projektquellen (als Archivdatei gepackt) in die Übertragung ein und legt diese auf der Steuerung ab.Auf der Steuerung gespeicherte Projektquellen können in PLCnext Engineer mit dem Befehl 'Quellen lesen' von der Steuerung geladen werden (falls von der Steuerung unterstützt - siehe unten).Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten.Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar. | ||
 | - | Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar."One-Click"-Befehl 'Projektänderungen schreiben und starten': Nach einer Änderung im Projekt wird dieses neu erzeugt und automatisch auf die laufende Steuerung geschrieben. Die Steuerung schaltet dann von der alten auf die neue Projektversion um, ohne zu stoppen oder rückzusetzen. Es werden folglich dieselben Operationen ausgeführt, wie beim Befehl 'Projekt schreiben und starten', allerdings ohne Rücksetzen und Neustart der Steuerung.
|
||
 | - | Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar."One-Click"-Befehl 'Projektänderungen schreiben und starten (mit Quellen)'.Dieser Befehl beinhaltet dieselben Operationen wie der oben beschriebene Befehl 'Projektänderungen schreiben und starten'. Zusätzlich schließt er aber die Projektquellen (als Archivdatei gepackt) in die Übertragung ein und legt diese auf der Steuerung ab.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten. | ||
 | - | "One-Click"-Befehl 'Projekt schreiben und starten (inkl. Safety)'. Dieser Befehl führt den 'Schreiben und Starten'-Befehl für die Standardsteuerung und die sicherheitsbezogene SPS aus. Sie müssen auf beiden Geräten angemeldet sein, um den Befehl ausführen zu können. Wenn nicht, werden Sie zur Anmeldung aufgefordert (zuerst auf der Standardsteuerung und anschließend auf der sicherheitsbezogenen SPS).Dieser Befehl ist nur verfügbar, wenn Ihr Projekt eine sicherheitsbezogene SPS enthält, die das kombinierte Schreiben unterstützt. |
||
 | - | "One-Click"-Befehl 'Projekt schreiben und starten (inkl. Safety mit Quellen)'. Dieser Befehl beinhaltet dieselben Operationen wie der zuvor beschriebene Befehl 'Projekt schreiben und starten (inkl. Safety)'. Zusätzlich schließt er aber die Projektquellen (als Archivdatei gepackt) in die Übertragung ein und legt diese auf der Steuerung ab.Auf der Steuerung gespeicherte Projektquellen können in PLCnext Engineer mit dem Befehl 'Quellen lesen' von der Steuerung geladen werden (falls von der Steuerung unterstützt - siehe unten).Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten.Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar. |
||
 | - | Aktualisiert die angezeigten Diagnoseinformationen im Cockpit.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden ist. Es ist nicht notwendig, in den Debug-Modus zu schalten.
|
||
 | - | Startet den Standard-Webbrowser auf Ihrem Computer und führt dort die Visualisierung (HMI-Applikation) aus. Die Anzeige startet mit der als Startseite definierten HMI-Seite.Die HMI-Applikation kann mit dem in der Steuerung integrierten Webserver ausgeführt werden.Der Befehl ist nur verfügbar, wenn sowohl der Computer, auf dem PLCnext Engineer läuft, als auch die Steuerung mit dem Netzwerk verbunden sind und die Steuerung im Netzwerk erreichbar ist.Weitere Informationen finden Sie im Thema "Ausführen der HMI-Applikation". | ||
 | - | Zugriff auf das Netzwerkgerät über den Standardbrowser Ihres Computers.PLCnext Engineer ermöglicht aus dem Cockpit den Zugriff auf die WBM-Schnittstelle (webbasiertes Management) eines Geräts. Über das webbasierte Management lassen sich Geräte von jedem Ort im Netzwerk mit einem Standard-Browser verwalten.
|
||
Redundanzrolle umschalten | - | Die Schaltfläche ist nur für PLCnext Technology-Steuerungen mit Redundanzfunktion verfügbar. Außerdem müssen beide Steuerungen erreichbar und im Status SYNC (arbeiten synchron) oder HSBY (Hot Standby) sein.Schaltet die Redundanzrolle der Steuerungen um, d.h. der PRIMARY-Controller wird zum BACKUP-Controller und umgekehrt.
|
||
 | - | Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar.Lädt die auf der Steuerung gespeicherten Projektquellen in PLCnext Engineer.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden ist und die Projektquellen zuvor mit dem Befehl 'Schreiben und starten (mit Quellen)' auf die Steuerung übertragen wurden. Es ist nicht notwendig, in den Debug-Modus zu schalten.Lesen Sie hierzu das Thema "Lesen der Projektquellen aus der Steuerung". | ||
 | - | Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar.Stellt die Echtzeituhr der Steuerung auf die Systemzeit Ihres Computers ein.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden ist. Es ist nicht notwendig, in den Debug-Modus zu schalten. | ||
 | - | Diese Funktion ist möglicherweise nicht für alle Steuerungstypen verfügbar.Ist diese gedrückt, wechselt die Steuerung nach einem erkannten Zeichenfolgefehler vom Status Betrieb in den Status Halt. | ||
 | <Strg> + <Alt> + <F2> | Stoppt die Programmausführung auf der Steuerung.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden ist und die Steuerung läuft. Es ist nicht notwendig, in den Debug-Modus zu schalten. Falls der Debug-Modus aktiv ist, wechselt der Steuerungsstatus neben dem Steuerungssymbol in der ANLAGE von "Läuft" auf "Gestoppt". | ||
 | - | Eine Steuerung, die Retain Handling unterstützt, kann auf mehrere Arten neu gestartet werden. Gemäß IEC 61131 gibt es die folgenden Neustartmethoden:
Die Befehle sind in den folgenden Tabellenzeilen beschrieben. |
||
 | <Strg> + <Alt> + <F3> | Ein Heißstart wird nicht von allen Steuerungstypen unterstützt.Führt einen Heißstart der Steuerung aus. Während eines Heißstarts werden keine Daten initialisiert. Stattdessen wird das Programm mit den aktuellen Variablenwerten fortgesetzt.Nach Ausführung des Befehls, hängt sich PLCnext Engineer automatisch an den laufenden Prozess auf der Steuerung an und schaltet in den Debug-Modus.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten.
|
||
 | <Strg> + <Alt> + <F4> | Ein Warmstart wird nicht von allen Steuerungstypen unterstützt.Führt einen Warmstart der Steuerung aus. Während eines Warmstarts werden nur nicht-remanente Daten initialisiert.Nach Ausführung des Befehls, hängt sich PLCnext Engineer automatisch an den laufenden Prozess auf der Steuerung an und schaltet in den Debug-Modus.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten.
|
||
 | <Strg> + <Alt> + <F5> | Führt einen Kaltstart der Steuerung aus. Während eines Kaltstarts werden alle Daten initialisiert.Nach Ausführung des Befehls, hängt sich PLCnext Engineer automatisch an den laufenden Prozess auf der Steuerung an und schaltet in den Debug-Modus.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten. | ||
 | - | Speichert die Retain-Daten in einer Sicherungsdatei. Auf diese Weise können Sie einen bestimmten Zustand Ihrer Applikation zu einem gewünschten Zeitpunkt "konservieren". Die Werte können zu einem späteren Zeitpunkt wiederhergestellt werden (siehe die folgende Tabellenzeile).Wenn Sie die Sicherungsdatei auf eine SD-Karte speichern, können Sie die Retain-Werte bspw. nach einem Austausch der Steuerung wieder verwenden oder auf andere Steuerungen/Applikationen übertragen.Der Befehl ist verfügbar, wenn die Steuerung mit PLCnext Engineer verbunden ist und Sie bei der Steuerung angemeldet sind. Der Befehl kann unabhängig vom Status der Steuerung ausgeführt werden.
|
||
 | - | Stellt die zuletzt gespeicherten Retain-Daten aus einer Sicherungsdatei (*.prb) wieder her. Auf diese Weise können Sie einen bestimmten Zustand Ihrer Applikation, den Sie zuvor gesichert haben (siehe vorige Tabellenzeile), wieder laden.Der Befehl ist nur verfügbar, wenn die Steuerung mit PLCnext Engineer verbunden und im Status Stopp ist und Sie bei der Steuerung angemeldet sind.Durch Klicken auf die Schaltfläche werden die zuletzt gespeicherten Retain-Werte aus der Sicherungsdatei geladen. Anschließend erfolgt ein erweiterter Warmstart.
|
||
 | <Strg> + <Alt> + <F6> | Startet die Steuerung neu. Die Operation entspricht einem Aus-/Einschaltvorgang. Die geladene Applikation (Code und Netzwerkkonfiguration) wird aus dem RAM gelöscht. Die Steuerung startet mit den zuletzt gespeicherten Einstellungen neu und lädt, falls vorhanden, das Bootprojekt aus dem Flash-Speicher.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten. | ||
 | - | Setzt die Steuerung auf die Werkseinstellungen zurück. Ähnlich wie beim Befehl 'Neustart', wird die geladene Applikation (Code und Netzwerkkonfiguration) aus dem RAM aber auch aus dem Flash-Speicher (Bootprojekt) gelöscht. Zusätzlich werden alle Kommunikationseinstellungen auf die Standardeinstellungen rückgesetzt.Nach Ausführung des Befehls, hat die Steuerung ihren ursprünglichen Konfigurationszustand wie beim Auspacken.Der Befehl ist nur verfügbar, wenn PLCnext Engineer mit der Steuerung verbunden und die Steuerung gestoppt ist. Es ist nicht notwendig, in den Debug-Modus zu schalten. | ||
 | - | Ermöglicht die Verwendung von Breakpoints auf der angeschlossenen Steuerung.Gesetzte Breakpoints werden nur aktiviert (d.h. die Steuerung hält nur dann an einem Breakpoint an), wenn die Verwendung von Breakpoints freigegeben ist (Schaltfläche ist gedrückt). Andernfalls kann keiner der gesetzten Breakpoints aktiviert werden, unabhängig von den Befehlen, die Sie in Online-Arbeitsblättern oder im BREAKPOINTS-Fenster ausführen.Weitere Informationen hierzu finden Sie unter "Code debuggen: Breakpoints". | ||
 | - | Drei Schaltflächen rechts in der Symbolleiste mit Optionen zum erweiterten Debuggen.Der Dialog 'Debug-Einstellungen' wird geöffnet, wenn Sie auf eine der Schallflächen klicken (siehe auch unten). In dem Dialog können Sie die Elemente auswählen, die Sie debuggen möchten.
|
||
Debug-Einstellungen | - | Dieser Befehl ist nur aktiv, wenn eine der zuvor beschriebenen Debug-Optionen (Schaltflächen) aktiviert ist. Die Schaltfläche öffnet einen Dialog, in dem Sie die Auswahl der Elemente (POEs) verändern können, die Sie debuggen möchten.
|
